torstai 22. elokuuta 2013

Katon tekoa

Rakentamisessa oli pieni tauko viime viikolla koska toinen työmiehistä oli lomalla ja vesisateet haittasivat toisen työskentelyä yläilmoissa. Viime viikon perjantaina pidettiin kvv-aloituskokous ja asennettiin sisäpuoliset viemärit ja vesijohto kellariin.

Tällä viikolla rakentamista taas jatkettiin ja tarkoituksena on saada toinen päätykolmio valmiiksi tämän viikon aikana. Lisäksi tehdään katon päätyräystäät ja muita kattohommia.

Ensi viikon alussa on sitten päätykolmioiden valu. Loppuviikko menee kuistin katon, räystäslautojen ja hyttysverkkojen asennuksessa. Sen jälkeen päästään tekemään aluskate ja saadaan talo sateelta suojaan.

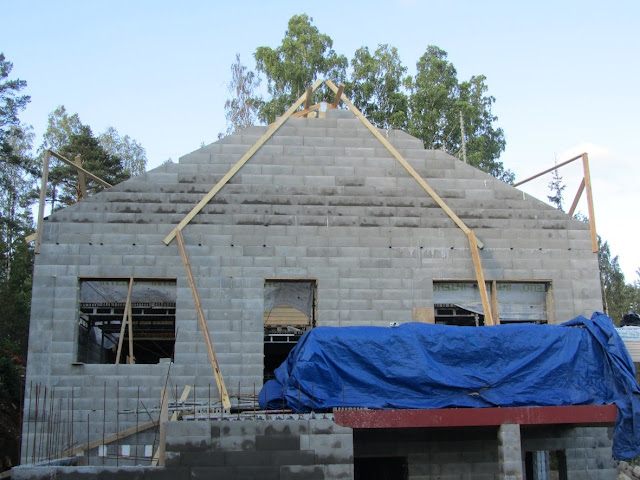

Avoräystään malli valmistuu.

keskiviikko 14. elokuuta 2013

Maalämpöputket paikoillaan

Maalämpökaivo porattiin jo 19.7. mutta porakone hajosi silloin ja jäi tontille viikoksi. Koneen poistuttua jäljelle jäi suojaamaton peltiputki. Laitoin silloin sen päälle suojaksi vanerilevyn ja painoksi kiven. Kun mitään ei alkanut tapahtumaan niin laitoin lopulta porausfirmaan kyselyn että eikö kaivoon pitäisi saada ne putket paikoilleen ja jotakin suojakantta sille putkelle. Sieltä soitettiin vielä samana päivänä ja sovittiin maalämpöputkien asennus tämän viikon maanantaille.

Asentajan piti tulla aamulla puoli kahdeksan jälkeen, no ei tullut ennen kuin kymmenen maissa. Minulla oli mukana appiukko joka on ollut LVI-alalla monta kymmentä vuotta. Hän kysyi että tarvitseeko putkien ilmauksesta jotenkin huolehtia (jos putkille ei saada tasaista nousua kaivolta tekniseen tilaan). Asentaja sanoi että ei tarvitse, muutamaan kohtaan oli kuulemma laitettu ja ne alkavat helposti vuotamaan.  On kuulemma asennettu aika monta kaivoa, kyllä hän tietää (alle kolmekymppinen kaveri).

Maalämpöputkille porattiin timanttiporalla reiät teknisen tilan seinään anturan yläpuolelle. Kaveri oli liikkeellä kuorma-autolla mutta hänellä oli mukanaan vain yksi kieppi maalämpöputkea. Kyselin kaverilta paljonko hänellä oli putkea kiepissä, 40 metriä kuulemma. Sehän ei tietenkään riittänyt kahteen yhtenäiseen putkeen (olisikohan kaivon poraajan pitänyt selvittää paljonko putkea tarvitaan).  Auton seinällä oli kuuden metrin mittaisia putkia, joista hän teki kaksi jatkopalaa toiseen putkeen. Appiukko sanoi heti että liitosta ei tehty oikein koska putkiin ei laitettu tukiholkkeja tukemaan kiristyskohtia.

Laitoin maalämpötoimittajalle reklamaation putken asennuksesta ja vaadin että se vaihdetaan yhtenäiseen putkeen. Tällöin ainoat liitokset olisivat kaivon ja maalämpöpumpun päässä. Putket jäävät talon ja kallion väliin noin neljän metrin syvyyteen joten jos liitoskohta alkaa vuotamaan niin sitä ei kyllä sieltä kaiveta esiin.

Liitoksilla tehty putki oli eilen kaikessa hiljaisuudessa käyty vaihtamassa yhtenäiseksi putkeksi. Mitään viestiä ei tullut maalämpötoimittajalta eikä myöskään porausfirmalta. Mitä jos asennuksen yhteydessä putket olisi peitetty ja liitos olisi alkanut vuotamaan jossain vaiheessa...

Jälleen kerran opetus siitä että tarkista itse kaikki mitä rakennuksella tehdään. Ikävä kyllä ammattitaito ja aika ei vaan riitä kaiken tarkistamiseen ja varmistamiseen.

Maalämpöputket teknisessä tilassa.
Kaivo sisältäpäin, hmm... toivottavasti nuo kovin muoviselta näyttävät liitokset pitävät. Näihin sentään pääsee käsiksi.
Tällaisia kiristysliitoksia (virityksiä) tehtiin kahteen kohtaan.
Kaivon paikka nyt, sen piti tulla tähän etualalle mutta porakone vaati tasaisen alustan ja koska maaurakoitsija oli ehtinyt kaivaa ojan valmiiksi, niin kaivo siirrettiin taaemmas.
Kuva eiliseltä sen jälkeen kun putki oli vaihdettu. Toinen liitoskohta oli kuvassa huonosti näkyvien harjaterästen kohdalla.
Putket viedään ulkokautta tekniseen tilaan. Täytön yhteydessä putket asennetaan tasaiselle pohjalle. Toinen liitoskohta oli hieman maalämpökaivoa taaempana, nyt putki on yhtenäinen koko matkalta.

perjantai 9. elokuuta 2013

Päätykolmio valmistuu

Ensimmäinen pääty alkaa olla valmiina. Aikaa yhdellä miehellä sen tekemiseen meni vähän yli päivä. Tai ainakin luulen että yksi mies teki sen kokonaan koska en eilen illalla enkä tänään nähnyt toista kaveria rakennuksella.

Pientä säätöä tuli päädyn pikkuikkunoiden kanssa. Kellarin ikkuna oli oikealla kohdalla mutta ensimmäisen kerroksen ikkuna on 200 mm liikaa vasemmalla. Arkkitehti oli piirtänyt ikkunat talon keskilinjasta oikealle. Rakennesuunnittelija unohti antaa käyttöullakon ikkunan paikan kattoristikoiden suunnittelijalle joten kattoristikko on nyt tehty niin että ikkunan paikkaa joudutaan siirtämään 100 mm oikealle. Se taas tarkoittaa sitä että myös kellarin ikkunaa siirretään saman verran ja ensimmäisen kerroksen ikkunaa 300 mm. Eli rälläkällä on taas töitä.

Kuistin ikkunamuutos (800 mm leveästä 700 mm leveäksi) on nyt tehty Domukselle. Se ja nuo ylemmät muutokset pitää vielä lähettää arkkitehdille, niin saadaan muutokset vielä rakennuslupakuviinkin.


Ensimmäinen päätykolmio melkein valmis.
Toisen päädyn pienet ikkunat ovat eri kohdilla. Jotta ikkunat saadaan samalle kohtaa käyttöullakon ikkunan kanssa, niin kellarin ikkunaa siirretään 100 mm oikealle ja yläkerran ikkunaa 300 mm.

keskiviikko 7. elokuuta 2013

Kattoristikot ylhäällä

Tarkoitus oli nostaa kattoristikot ylös jo maanantaina mutta nosturia ei saatu paikalle. Eilen aamulla nosturi lopulta tuli ja aluksi nostettiin päätykolmioihin tarvittavat harkot haki-telineille. Sen jälkeen katon sahatavara ontelolaattojen päälle ja lopuksi talon kattoristikot. Terassi ei ole vielä valmis joten sen kattoristikot jäivät vielä nostamatta.

Pitkien kattoristikoiden asennusta.
Ulkokuistin kohdalle tulee katkaistut ristikot.
Käyttöullakon koko on 3000 mm x 2350 mm.
Nosturin poistuttua pääsivät pienet siivoajat töihin...
JUHO ELLI
(yllä olevat nimet on kirjoittanut Juho 4v.)

lauantai 3. elokuuta 2013

Talo on melkein valmis

Talon runko on nyt päätykolmioita vaille valmis. Yläkerran huonekorkeus 2900 mm saavutettiin jo maanantaina ja tiistaina ladottiin vielä kaksi kerrosta halkaistuja harkkoja paikoilleen. Tiistaina tuli myös kattoon tarvittava puutavara tontille.

Valu oli keskiviikkona ja kaikki meni tällä kertaa hyvin, betoni pysyi seinien sisässä.

Torstaina pojat vetivät henkeä ja perjantaina asennettiin pitkille seinille aluksi solumuovikaistaleet, niiden päälle Conteca tiivistyskaistat ja päällimmäiseksi Intello höyrynsulkukangas.

Maanantaina katolle nostetaan päätyjen kattotuolit ja niiden mukaan tehdään halkaistuista harkoista päätykolmiot. Ennen seuraavaa valua muotitetaan ylimääräisen varaston katto ja alakerran takan laattavahvistus.


Vaihdatin kaupantekovaiheessa höyrynsulkumuovin Intellon höyrynsulkukankaaksi joka on nyt asennettu pitkille seinille.

Alakerran huonekorkeudeksi, asuinhuoneissa ja oleskelutiloissa, tulee 2700 mm ja yläkerran 2900 mm.

Sauna

Laitetaanpa postaus saunan sisustuksesta. Saunan koko on vain 2000 mm x 2300 mm. Rinneratkaisusta johtuen ongelmana on se että pukuhuoneesta ja saunasta ei ole ikkunaa ulos joten luonnonvaloa näihin tiloihin ei saada.

Saunan seinät ja katto tulevat olemaan tervaleppää, seinissä käytetään 120 mm STS profiililla olevaa paneelia ja katossa käytetään 70 mm STS paneelia. Lauteet tehdään joko tervaleppälankusta tai lämpökäsitellystä haapalankusta, laudelankun leveys on 160 mm (tai 200 mm). Laudelankun vahvuus on 43 mm joten lauteille ei tarvita mitään erillisiä tukirakenteita. Saunan materiaalit tilataan Suomen Tervaleppä Oy:ltä, jonka toimipiste on parin kilometrin päässä meidän tontista.

Saunan ovi tulee karmittomana ja täyskorkeana eli oven päälle ei tule erillistä ylälasia. Oven viereen tulee ns. puolikas lasiseinä. Saunan ovi ja lasiseinä tilataan JS Lasi Oy:ltä. Mietin kyllä myös ratkaisua jossa pesuhuoneen ja saunan välinen seinä olisi toteutettu kokonaan lasiseinänä ja ovena olisi ollut pelkkä liukuovi mutta mennään perinteisemmällä ratkaisulla.

Kiuasvaihtoehtoja on tässä vaiheessa vielä kolme, joko Helo Fonda Duo 8.0 kW tai IKI-kiuas 7.5 kW tai Tulikivi Huurre Black 9.0 kW. Kiukaan ohjauskeskus sijoitetaan pukuhuoneen puolelle.

Kiukaan taakse kulmaan tulee koristekiveä tai pelkästään laastiseinä. Koristekivi olisi se tavanomaisempi ratkaisu ja pelkkä laastipinta taas hieman tavanomaisesta poikkeava.

Saunan valaistukseksi tulee Cariitti Oy:n  VP33-N211 jossa on kuituvaloja 10 + 1. Lisäksi lauteiden alle sijoitetaan siivousvalot.


Saunan ja pesutilojen pohjapiirustus.


Seinät ovat 120 mm leveää tervaleppää, katto 70 mm tervaleppää ja lauteet 43 mm x 160 mm tervaleppälankkua tai 43 mm x 160 mm lämpökäsiteltyä haapalankkua. Lauteet tulevat pitkittäin ja jommalla kummalla kuvissa näkyvistä profiileista (ilman etulautaa tai etulaudalla varustettuina). Kiukaan takaosan vaihtoehtona on joko vastaavanlainen koristekivi kuin vasemmalla olevassa kuvassa tai pelkästään laastilla käsitelty betoniseinä kuten kiuas vaihtoehdossa 2. (Kuvat Suomen Tervaleppä Oy)
Vaihtoehto 1: Helo Fonda Duo 8.0 kW, tyylikäs ohjauspaneeli. Lattialle sijoitettava ja pienillä mustilla koristekivillä varustettu. Kivimäärä on vain 20 kg. (Kuvat Helo Oy)
Vaihtoehto 2: IKI-kiuas 7.5 kW. Ohjauskeskus ei ole ihan yhtä tyylikäs kuin Helon tai Tulikiven ohjauskeskukset. Kivimäärä on max. 140 kg. (Kuvat Netrauta ja Suomen Tervaleppä Oy)

EDIT 10.8. Vaihdettu "oikean" IKI-kiukaan kuva.
Vaihtoehto 3: Tulikivi Sumu E Black 9.0 kW. Tyylikäs ohjauspaneeli. Kivimäärä on 60 kg. (Kuvat Tulikivi Oy)

EDIT 10.8. Vaihdettu kiuas.

Saunan lasiovi tulee täyskorkeana ilman ylälasia ja karmittomana. Oven viereen tulee puolikorkea lasiseinä. (Kuva JS Lasi Oy
